Startseite » Steckverbinder » JWPF gedichtet IPX7 » JWPF Stecker Set 4-polig gedichtet IP67 Steckverbinder JST 04R-JWPF-VSLE-S und 04R-JWPF-VSLE-S mit passenden Crimp Kontakten

JWPF Stecker Set 4-polig gedichtet IP67 Steckverbinder JST 04R-JWPF-VSLE-S und 04R-JWPF-VSLE-S mit passenden Crimp Kontakten

(Art.Nr.: 33-1171)

JWPF Stecker Set 4-polig gedichtet IP67 Steckverbinder JST 04R-JWPF-VSLE-S und 04R-JWPF-VSLE-S mit passenden Crimp Kontakten

Lieferzeit:
ca. 2-3 Tage

Staffelpreise

1-10 Stk.: je 6,30 EUR
> 10 Stk.: je 5,99 EUR

6,30 EUR

inkl. 19% MwSt. zzgl. Versand

Beschreibung

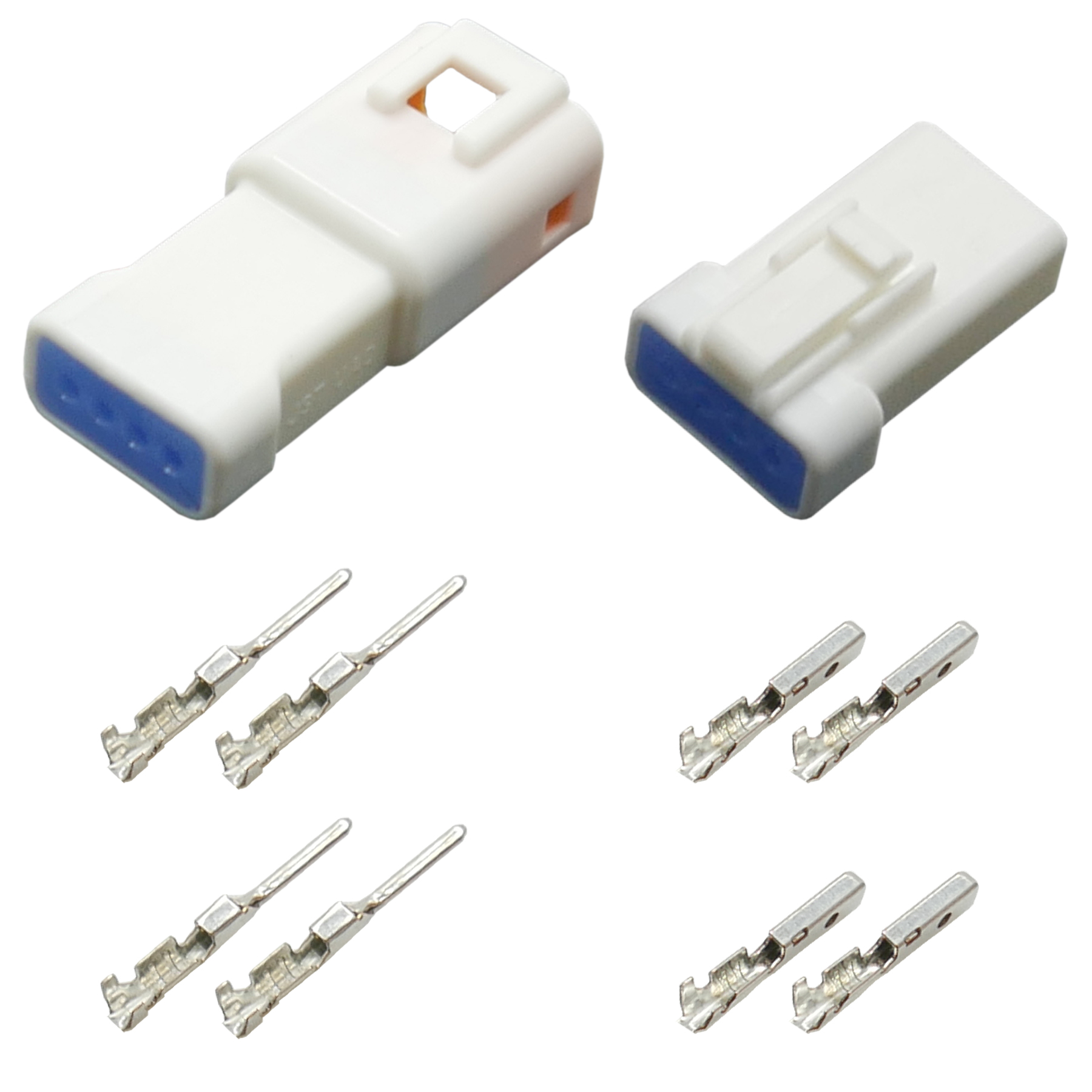

4 poliges Stecker/Steckverbinder Set mit Stift- und Buchsengehäuse aus der JWPF Serie, gedichtet nach Schutzart IPX7, mit einer Nennspannung von 100Volt und einem Nennstorm von max. 3A incl. Kontakten für einen Querschnittsbereich von 0,13mm² - 0,33mm² (AWG22 - AWG26) mit einem Leitungsdurchmesser von min. 1,40mm - max. 1,70mm

Aufgrund der kompakten Größe ist dieses Stecksystem hervorragend geeignet für den Bereich der Sensorik, den Modellbaubereich, weitere Versorgungssysteme im Niedrigstrombereich wie z.b: Eisenbahn, Fabrikautomation und Beleuchtungszwecke.

Lieferumfang
Stiftgehäuse:	1x 4-polig
Buchsengehäuse:	1x 4-polig
Buchsenkontakt:	4x
Stiftkontakt:	4x

Technische Daten

Steckverbinder
Serie:	JWPF
Stecksystem:	Stift + Buchse
Gedichtet:	ja
Polanzahl:	4 pol.
Rastermaß:	2.0mm
Sekundärverriegelung:	nein
Anzahl Reihen:	1
Farbe:	weiß(natur)
Verbindungsmethode:	Crimp
Schutzart:	IPX7 nach IEC60529 (Bei korrekter Verarbeitung)
Für Leitungen:	0,13mm² - 0,33mm² (AWG22 - AWG26)
Leitungsdurchmesser:	min. 1,40mm - max. 1,70mm
Temperaturbereich:	-55 °C bis +85 °C
Material:	PBT
Norm:	UL94V-0

Artikeldaten

Artikelnummer: 33-1171
Gewicht: k.A.

Preisanfrage

Sie benötigen größere Mengen, andere Varianten, Querschnitte, Längen oder Farben. Gern bieten wir Ihnen die unterschiedlichsten Artikel und die Kabelkonfektionen für die Bereiche Automotive, Industrie, Elektro, Medizintechnik und Fahrradindustrie an. Kabelbäume, Kabelsätze, Einzel- und Mantelleitungen fertigen wir nach Ihren Wünschen und Vorgaben.

Technologien wie Crimpen, Sealbestückung, Doppelcrimp, Verzinnen, Löttechnik und Splicen gehören zum Standard.

Produziert wird in Deutschland auf modernsten Vollautomaten incl. Prozessüberwachung wie z.B. die 100% Crimpkraftkontrolle (internes Schliffbildlabor) und weiteren prozessbegleitenden Prüfungen selbstverständlich mit entsprechender Dokumentation und Archivierung. Dazu gehört nach erfolgter Absprache auch eine Bemusterung (EMPB) nach VDA oder PPAP, mit Eintragung der Daten in das Internationale Material Data System (IMDS)

Die Cable Solution Plus Deutschland GmbH ist zertifiziert nach DIN ISO 9001:2008 und produziert nach den Vorgaben der ISO TS 16949.

Gern erstellen wir Ihnen ein unverbindliches und kostenloses Angebot.

Kontakt per Mail oder unter Tel: +49 (0) 39922 804 0 oder per Fax: +49 (0) 39922 804 11

Download

nicht vorhanden
