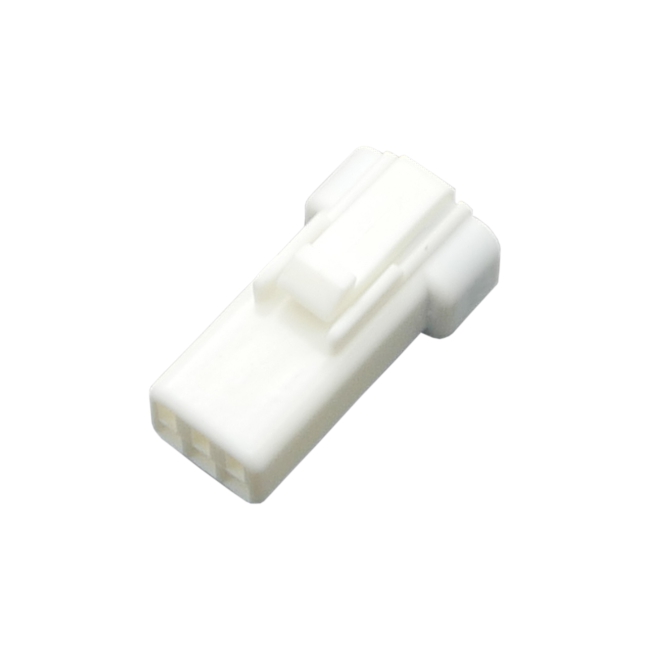

JWPF Sortiment mit 2-pol. bis 4-pol. Steckverbindern (Stift- und Buchsengehäuse) und passenden Crimp Kontakten
Sortiment mit 2-pol. bis 4-pol. Steckverbindern (Stift- und Buchsengehäuse) und passenden Crimp Kontakten aus der JWPF Serie, gedichtet nach Schutzart IPX7, mit einer Nennspannung von 100Volt und einem Nennstorm von max. 3A. Geeignet für einen Leitungsquerschnitt von 0,13mm² bis 0,33mm² (AWG22 - AWG26) mit einem Außendurchmesser von 1,40mm - 1,70mm. Geliefert wird in einer praktischen Sortimentsbox.
Aufgrund der kompakten Größe ist dieses Stecksystem hervorragend geeignet für den Bereich der Sensorik, den Modellbaubereich, weitere Versorgungssysteme im Niedrigstrombereich wie z.b: Eisenbahn, Fabrikautomation und Beleuchtungszwecke.
| Lieferumfang | |

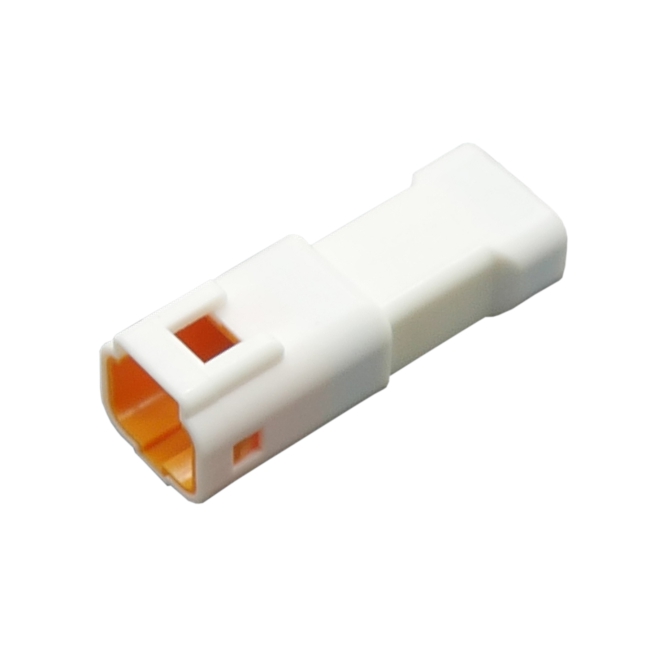

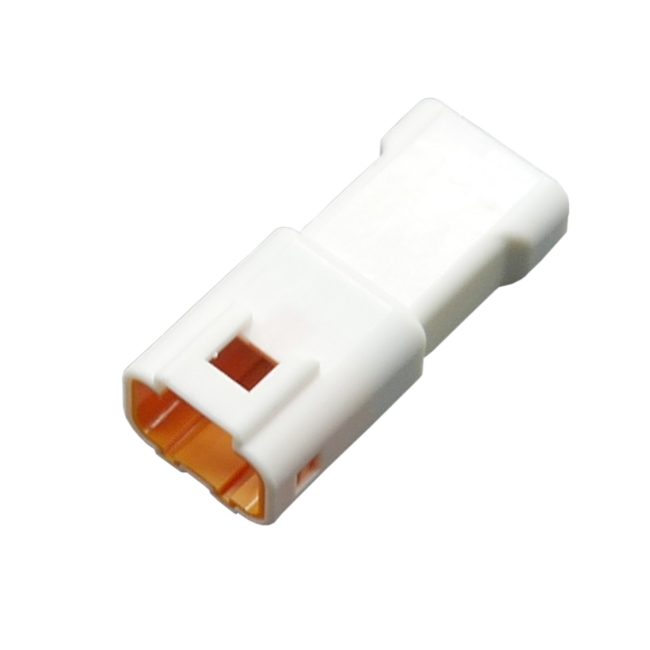

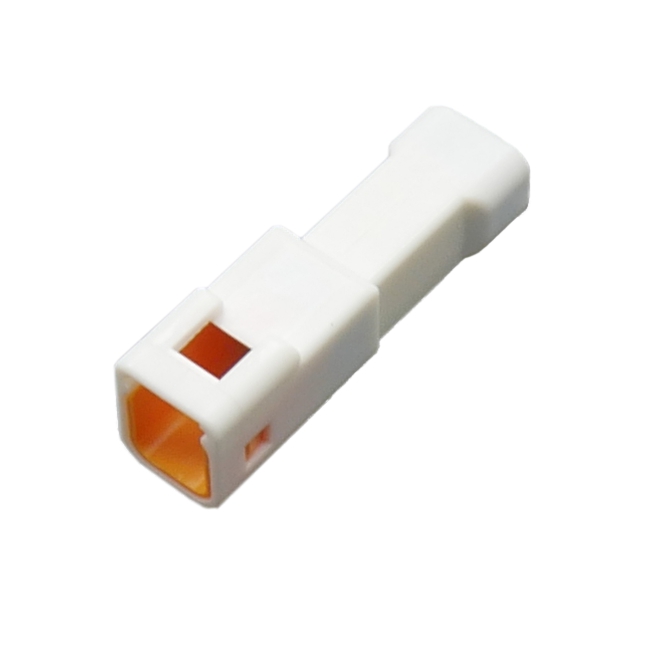

| Stiftgehäuse 2-polig: | 4 Stück |
| Stiftgehäuse 3-polig: | 3 Stück |
| Stiftgehäuse 4-polig: | 2 Stück |

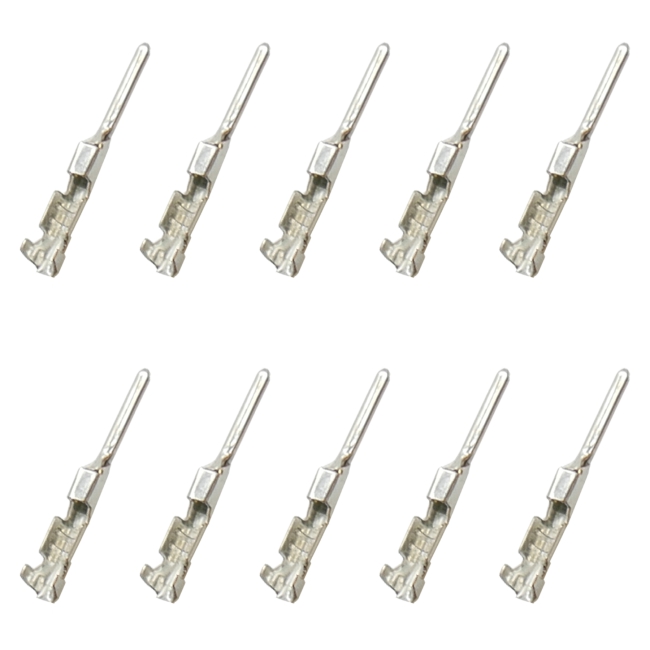

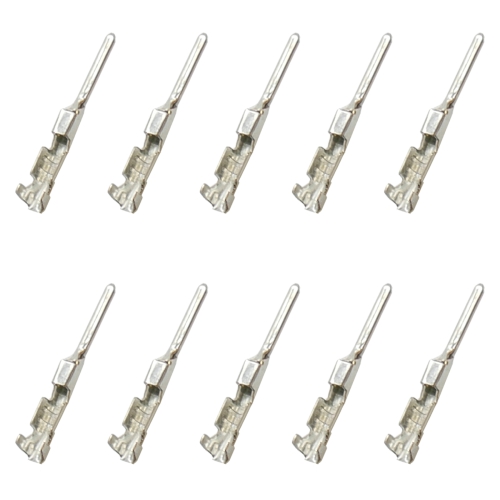

| Stiftkontakt: | 40 Stück |

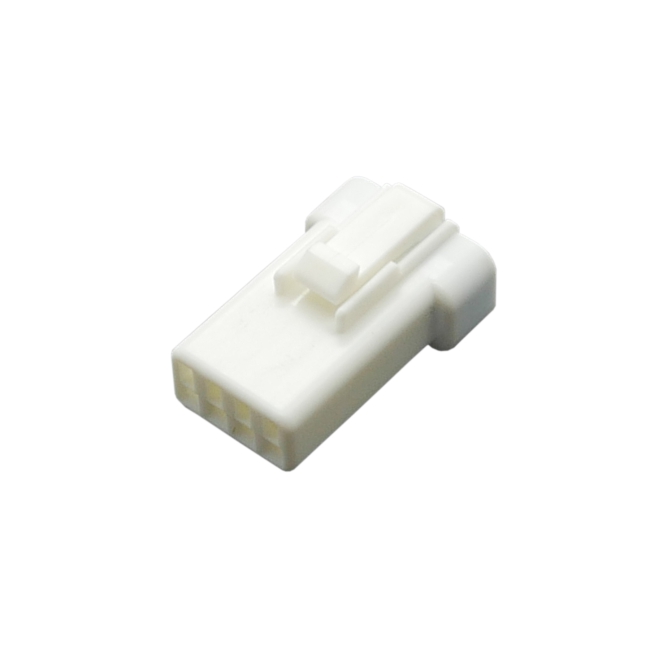

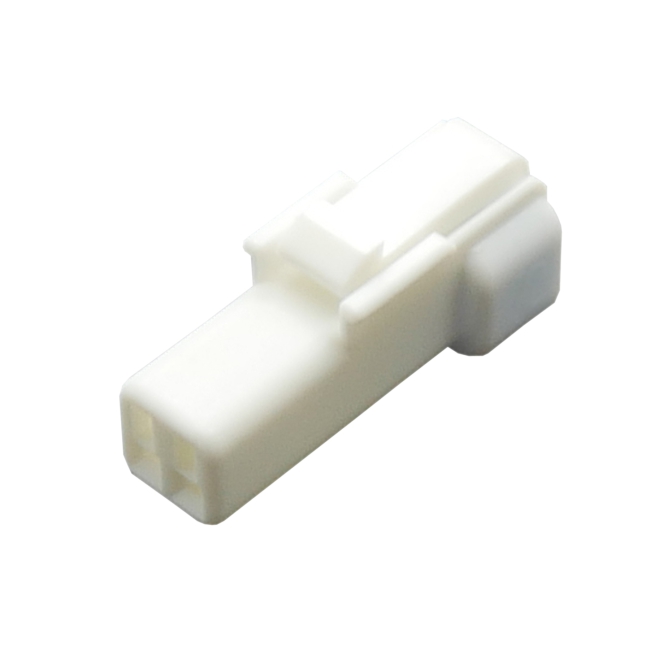

| Buchsengehäuse 2-polig: | 4 Stück |
| Buchsengehäuse 3-polig: | 3 Stück |
| Buchsengehäuse 4-polig: | 2 Stück |

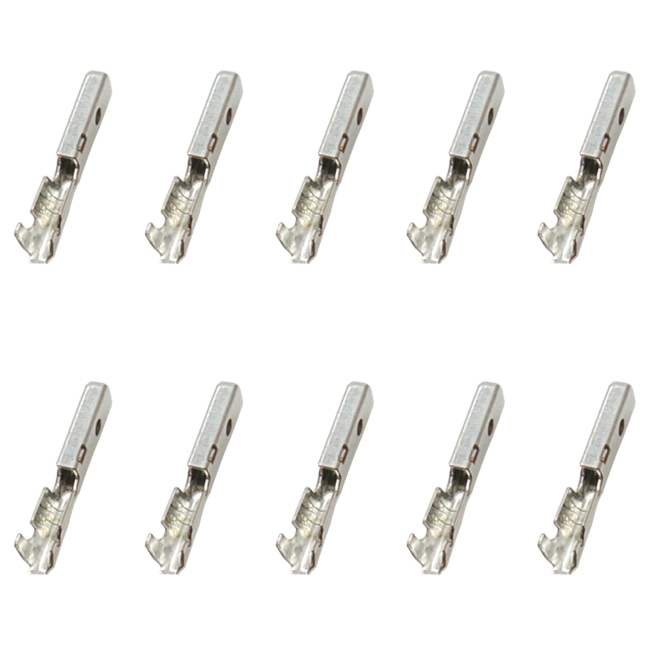

| Buchsenkontakt: | 40 Stück |
| Sortimentsbox: | 1 Stück (8 Fächer, Maße 100x130x30) |
| Steckverbinder | |
| Serie: | JWPF |
| Stecksystem: | Stift, Buchse |
| Gedichtet: | ja |
| Polanzahl: | 2 pol. - 4 pol. |
| Rastermaß: | 2.0mm |
| Sekundärverriegelung: | nein |
| Anzahl Reihen: | 1 |
| Farbe: | weiß(natur) |
| Verbindungsmethode: | Crimp |
| Schutzart: | IPX7 nach IEC60529 |
| Für Leitungen: | 0,13mm² - 0,33mm² (AWG22 - AWG26) |
| Leitungsdurchmesser: | min. 1,40mm - max. 1,70mm |
| Temperaturbereich: | -55 °C bis +85 °C |
| Material: | PBT |
| Norm: | UL94V-0 |
Artikelnummer: 33-1146
Gewicht: k.A.
Sie benötigen größere Mengen, andere Varianten, Querschnitte, Längen oder Farben. Gern bieten wir Ihnen die unterschiedlichsten Artikel und die Kabelkonfektionen für die Bereiche Automotive, Industrie, Elektro, Medizintechnik und Fahrradindustrie an. Kabelbäume, Kabelsätze, Einzel- und Mantelleitungen fertigen wir nach Ihren Wünschen und Vorgaben.
Technologien wie Crimpen, Sealbestückung, Doppelcrimp, Verzinnen, Löttechnik und Splicen gehören zum Standard.
Produziert wird in Deutschland auf modernsten Vollautomaten incl. Prozessüberwachung wie z.B. die 100% Crimpkraftkontrolle (internes Schliffbildlabor) und weiteren prozessbegleitenden Prüfungen selbstverständlich mit entsprechender Dokumentation und Archivierung. Dazu gehört nach erfolgter Absprache auch eine Bemusterung (EMPB) nach VDA oder PPAP, mit Eintragung der Daten in das Internationale Material Data System (IMDS)
Die Cable Solution Plus Deutschland GmbH ist zertifiziert nach DIN ISO 9001:2008 und produziert nach den Vorgaben der ISO TS 16949.
Gern erstellen wir Ihnen ein unverbindliches und kostenloses Angebot.
Kontakt per Mail oder unter Tel: +49 (0) 39922 804 0 oder per Fax: +49 (0) 39922 804 11
