Reparatursatz Stecker wie BMW Mercedes Zündspule AGR Wasserpumpe Kraftstoffpumpe

Reparatursatz Stecker wie BMW Mercedes Zündspule AGR Wasserpumpe Kraftstoffpumpe

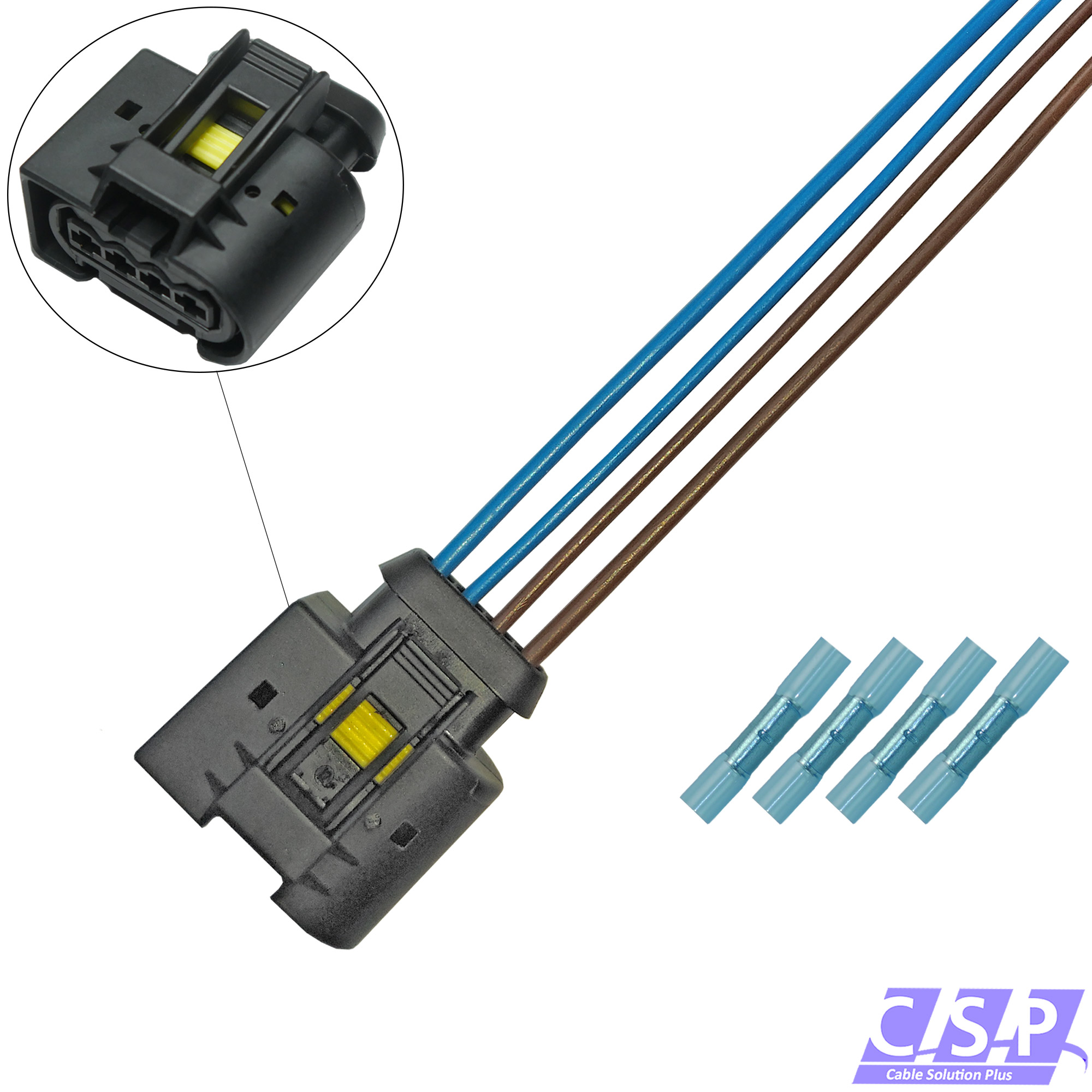

Geliefert wird ein komplett konfektionierter Kabelsatz bestehend aus Steckverbinder, Kontakten und Seal mit Fahrzeugleitung Automotive FLRY 1,50mm² und 2,50mm² (-40°C bis +105°C), Länge ca. 200mm. Vielfach eingesetzt im Bereich Stecker für Drosselklappen Steuerung, AGR Ventil, Abgasrückführung, Wischermotor und weiteren Sensoren. Alle eingesetzten Leitungen entsprechen der EU-Richtlinie für Altfahrzeuge 2000/53/EG (EU-Altautoverordnung). Ein Austausch kompletter Kabelbäume kann z.B. durch diesen Reparatursatz vermieden werden da nur der/die kostengünstigere Steckverbinder getauscht werden muss/müssen.

Da es leider kein einheitliches Anschlussbild für die Leitungsfarben im Bereichd er OEM/OE gibt, achten Sie bei Anschluss zwingend auf die richtige Kammerbelegung. Vorbestückt haben wir die Kammerbeleung wie folgt:
Kammer 1= 2,50mm² in der Farbe blau
Kammer 2= 1,50mm² in der Farbe blau
Kammer 3= 1,50mm² in der Farbe braun
Kammer 4= 2,50mm² in der Farbe braun

Produziert wird in Deutschland an unserem DIN ISO 9001:2015 zertifizierten Standort auf modernsten Vollautomaten für die Kabelkonfektion und Kabelsatzherstellung incl. Prozessüberwachung wie z.B. die 100% Crimpkraftkontrolle, die vollautomatische Sealbestückung und weiteren prozessbegleitenden Prüfungen wie Crimphöhenmessungen, Messung der Abzugskräfte, etc. Zur weiteren Analyse steht uns ein modernes Schliffbildlabor für eingehende Prüfungen der Crimpqualität zur Verfügung. Für die Crimpverbindungen werden nur Crimpwerkzeuge des Herstellers der Kontakte (wie z.B. TYCO AMP) eingesetzt, wir arbeiten grundsätzlich nicht mit Handcrimpzangen.

Vergleichsnummern
OE/OEM: A0001530842, A4144701294, 7.02851.20.8, 7.02851.20.0, 7.02851.20.8
OE:OEM: 7.00294.17.0, 7.22810.60.0, , 11517586925, 11517586924
OE/OEM: 11517563183, 11517546994, 11517545201, 11517521584

Fremdartikel-Nr.: 12-0709, 14-0822, 14-0823, 08-0141, 33-1882

! Die angegebenen OE/OEM Nummern und Fremdartikel-Nummern dienen nur zu Vergleichzwecken !
! Kontrollieren und vergleichen Sie immer zwingend den Querschnitt der Leitungen Ihrer Anwendung !
! Nur für Ersatzteilbedarfe. Montage und Einbau nur durch qualifiziertes Fachpersonal mit entsprechendem Werkzeug !
! Arbeiten Sie immer Stromlos und Spannungsfrei, kontrollieren Sie immer zwingend die Kammerbelegung !

Querschnittsbereich: 2x 1,50mm², 2x 2,50mm² f. Leitung FLRY, Länge ca. 200mm

Lieferumfang
Steckverbinder:	1x konfektioniert, ca. 200mm
Schrumpfverbinder:	4x
